J'ai vu passer des dizaines de notices FAAC. Leurs schémas ressemblent souvent à d'authentiques casse-têtes. Votre portail force sur ses gonds en fermeture, claque violemment ou refuse obstinément d'aller au bout de sa course. Ne cédez pas à la panique. Le réglage fin de course moteur FAAC 391 reste une opération abordable, à condition de scinder formellement la mécanique de la programmation électronique.
Pour effectuer le réglage des fins de course sur un moteur FAAC 391, commencez par ajuster les butées mécaniques situées sous le bras articulé. Ensuite, lancez la procédure d'apprentissage sur la carte électronique E024S en maintenant le bouton « Setup » enfoncé jusqu'à ce que le portail réalise un cycle complet d'ouverture et de fermeture.
Pourquoi recalibrer les fins de course de votre FAAC 391 sans attendre
Ce système articulé fonctionne en deux temps. C'est précisément là que beaucoup d'utilisateurs s'emmêlent les pinceaux. Vous devez d'abord imposer des limites physiques strictes avec les butées. Vous apprendrez seulement après à l'opérateur électromécanique à mémoriser ces bornes géographiques. Bâclez cette étape et le moteur poussera indéfiniment contre le pilier. Résultat garanti : une mécanique interne totalement détruite en quelques mois.
Je vous le dis d'emblée, les standards de sécurité actuels exigent une rigueur absolue. Avant d'approcher le moindre élément métallique ou de glisser la main sous le bloc moteur, coupez l'alimentation électrique générale au tableau.
Votre sécurité physique directe est en jeu. Cette précaution isole aussi la carte électronique des courts-circuits accidentels. L'alimentation coupée, la manipulation libre de chaque vantail devient parfaitement sûre.

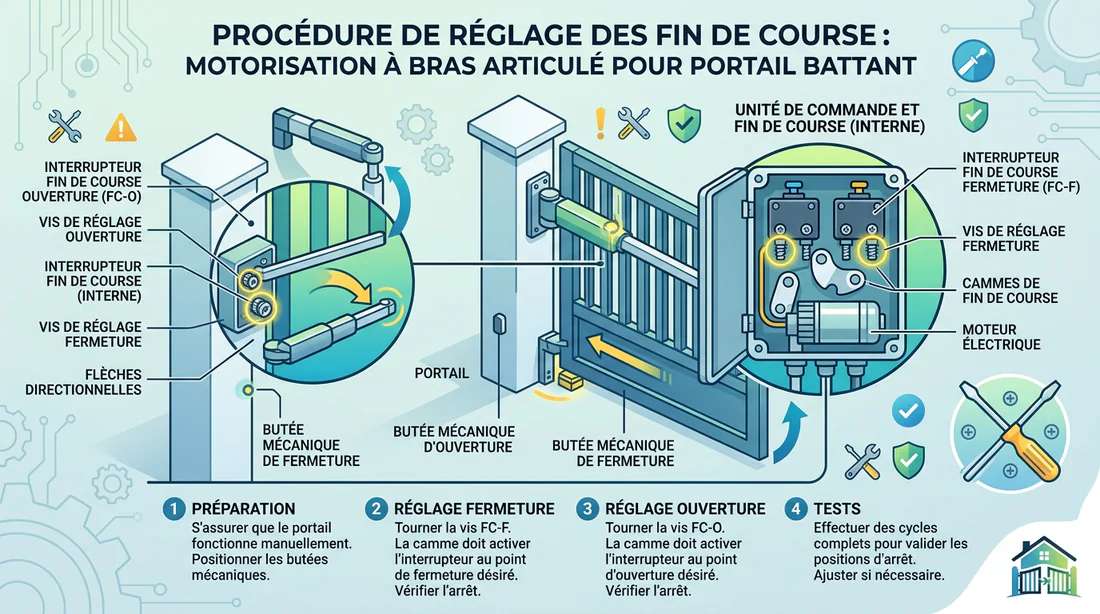

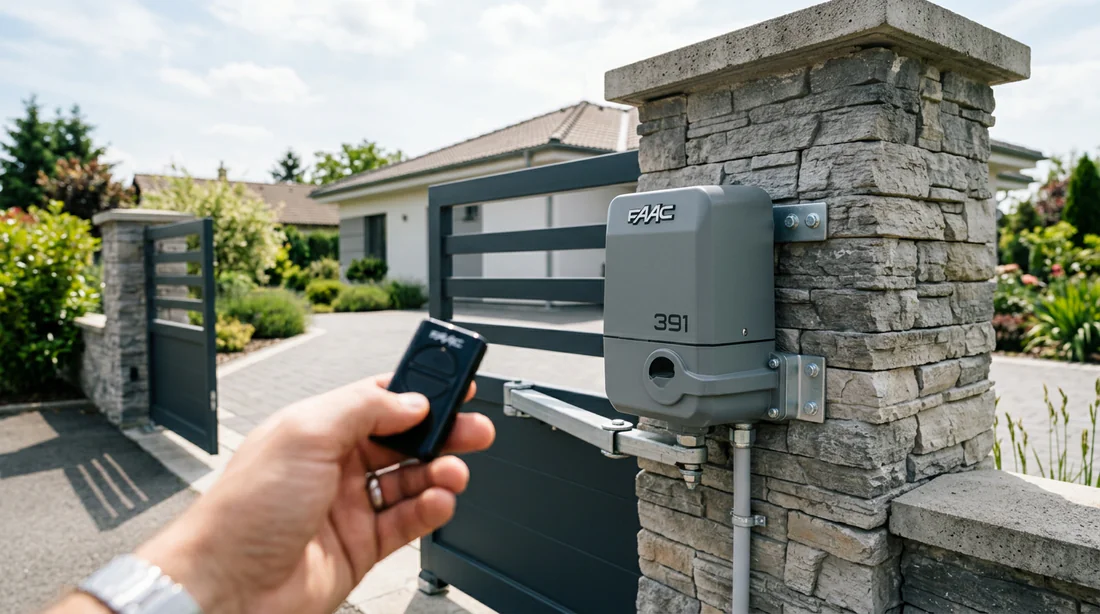

Étape 1 : régler les butées mécaniques du bras articulé
Les manuels techniques d'usine restent malheureusement très opaques sur cette manœuvre. Le FAAC 391 présente pourtant un avantage massif : ses butées mécaniques s'intègrent à même le dessous du bloc moteur. Vous évitez de fait la fixation d'arrêts disgracieux en plein milieu de votre allée.
Voici la méthode exacte pour imposer vos limites :
- Insérez votre clé personnalisée et procédez au déverrouillage manuel de la motorisation. Vos moteurs sont désormais libres.
- Accompagnez lentement le portail à la main. Stoppez sa course très exactement dans l'angle d'ouverture maximale souhaité.
- Penchez-vous sous le moteur. Repérez la vis de la butée d'ouverture, amenez-la au contact direct de la base du bras articulé et bloquez fermement l'ensemble à la clé Allen.
- Ramenez le portail en position de fermeture totale. Les deux portes doivent s'aligner parfaitement au centre.
- Ajustez la seconde vis sous le moteur. Dès qu'elle frappe la butée de fermeture métallique, serrez vigoureusement.
- Reverrouillez le mécanisme au complet. Le portail possède enfin ses butoirs physiques définitifs.

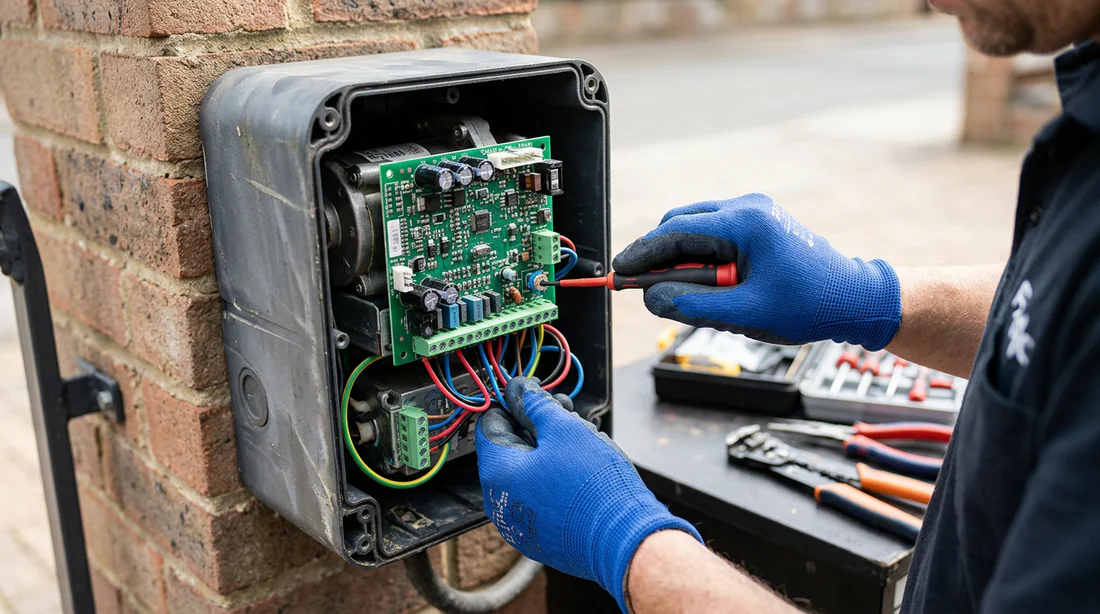

Étape 2 : la programmation électronique sur la carte E024S
Vos limites physiques tombent au millimètre près. Il nous faut maintenant réveiller la platine E024S pour qu'elle les cartographie. Rétablissez le courant sur le tableau électrique et déposez le capot de protection.
Cherchez le petit bouton central marqué « Setup » sur la carte. Maintenez-le enfoncé sans faiblir environ 3 secondes. La LED adjacente va s'allumer en continu.
Relâchez la pression. Le portail entame instantanément son cycle de mémorisation. Ses mouvements deviennent très lents, presque hésitants. Il va palper ses butées avec une grande douceur. C'est là que ça devient intéressant : la machine intègre son parcours. Laissez la séquence se dérouler jusqu'à l'arrêt total. Ne coupez jamais les faisceaux et gardez les mains loin de la télécommande.
Diagnostiquer d'un coup d'œil : que disent les LED de la carte FAAC ?
Je vous conseille de surveiller les LED de contrôle de près. Ce sont vos meilleurs indicateurs d'état. Les tableaux de diagnostic usine me donnent souvent des maux de tête, j'ai donc simplifié la lecture pour vous permettre de traduire l'humeur de la carte en un instant.
| État de la LED | Signification directe et action à mener |
|---|---|
| DL10 allumée fixe | Le circuit de sécurité des cellules photoélectriques fonctionne. La voie est dégagée. |
| DL11 éteinte | La commande d'arrêt d'urgence reste ouverte. Vérifiez tout de suite vos pontages sur le bornier. |
| Setup clignote lentement | La carte réclame un apprentissage. Relancez simplement la procédure de Setup. |
| Setup allumée fixe | Le cycle de mémorisation tourne à l'instant même. Ne touchez à rien. |
Trois pannes classiques lors du réglage et nos solutions
Vous pouvez appliquer cette méthode à la lettre, un simple grain de sable suffit à saboter la configuration initiale de l'automatisme. C'est un fait, les blocages touchent toutes les installations du marché, même les plus premium.
Face à un dysfonctionnement retors, ou si vous équipez une autre entrée avec une marque différente, la logique demeure étonnamment semblable. Nous l'avons d'ailleurs démontré dans notre dossier sur le Problème motorisation portail SCS Sentinel : diagnostic et dépannage. Les causes racines varient très peu.
Le portail s'arrête et repart en arrière
Cette inversion de course soudaine active simplement votre protection anti-écrasement. L'encodeur souffre sans doute d'une sensibilité excessive. Il panique face au poids réel de la structure ou face à une simple bourrasque de vent.
Ne négligez pas la piste des cellules photoélectriques. Un mauvais alignement, une couche de rosée matinale ou une herbe un peu trop haute trompent le capteur. La carte détecte un obstacle fantôme et ordonne la réouverture de l'accès.
L'apprentissage ne se lance pas
La carte refuse de réagir sous votre doigt ? Reprenez les fondations. Assurez-vous de l'allumage de la LED d'alimentation principale. Si tout reste éteint, filez contrôler les fusibles.
Vérifiez par la suite l'insertion de chaque faisceau moteur et des fils de l'encodeur dans les borniers. Le moindre faux contact sur un fil de commande paralyse l'intégralité de la machine.
Les vantaux se croisent mal
C'est un classique sur les modèles asymétriques ou ceux munis d'un profil de recouvrement. Une fermeture simultanée brutale fait claquer les battants l'un contre l'autre. Vous avez l'obligation technique d'imposer un délai de décalage.
La logique de commande gère parfaitement cette anomalie mécanique. Basculez la configuration des micro-interrupteurs dédiés sur la carte. Vous dicterez ainsi un retard de manœuvre impeccable au second vantail.
Protéger votre motorisation contre l'usure prématurée
Une mécanique tournant à sec finit indéniablement par broyer ses propres réglages. Prévoyez une maintenance annuelle de l'opérateur électromécanique pour figer la précision de vos fins de course dans le marbre.
Tartinez de la graisse technique sur les axes de chaque bras articulé. Vous annihilerez les saccades en plein mouvement. De même, un simple coup de chiffon microfibre sur la lentille des cellules photoélectriques prévient bien des erreurs de détection fantôme.
Examinez l'étanchéité du clignotant de sécurité. Son rôle légal exige une visibilité parfaite depuis la voirie pour avertir les passants du déclenchement imminent de la motorisation.
En 2026, l'immense majorité des défauts de carte électronique provient d'insectes, de limaces ou d'humidité condensée. Placez un petit sachet de gel de silice dans le boîtier de votre platine E024S et vérifiez systématiquement l'étanchéité de vos presse-étoupes.
FAQ
Comment réinitialiser la carte FAAC E024S ?
Purger la mémoire de l'installation demande d'agir à la source. Coupez l'alimentation électrique générale. Selon la génération logicielle de la carte, vous devrez retirer le module de son logement ou maintenir une combinaison de touches prolongée sur la façade avant de relancer un apprentissage à zéro.
Pourquoi la LED Setup clignote-t-elle rouge ?
C'est franchement l'alerte à ne pas ignorer. Ce voyant rouge frénétique dénonce une erreur matérielle critique pendant le cycle de Setup. Le bras vient de heurter un blocage imprévu ou rate purement et simplement le contact physique avec l'une de ses butées.
Peut-on régler le moteur FAAC 391 sans butée au sol ?
Absolument. C'est la force de frappe de ce modèle de motorisation. L'usine a vissé les arrêts mécaniques directement sous la base du bras articulé. Fini la corvée du scellement béton pour planter un plot central dangereux en plein cœur de votre accès.
Avez-vous réussi à dompter la course de votre automatisme ? Si un bras continue de forcer mystérieusement contre la maçonnerie, reprenez vos mesures de fermeture avec un niveau à bulle. N'hésitez pas à partager vos doutes de configuration dans l'espace commentaires. Sur quel paramètre bloquez-vous aujourd'hui ?
