Vous entendez un bourdonnement persistant provenant de votre tableau de disjoncteurs chaque soir ? Ou pire, votre chauffe-eau refuse de démarrer. Le coupable est tout trouvé : votre contacteur jour/nuit. La référence 240221 a fait son temps. Aujourd'hui obsolète, ce module électromécanique montre des signes d'usure irréversibles. Remplacer cette pièce soi-même impressionne au premier abord, mais c'est franchement accessible. Un diagnostic précis et le choix de la bonne référence permettent de sécuriser parfaitement l'intervention.
Le contacteur jour/nuit Hager ET 221, désormais obsolète, se remplace directement par la référence Hager ETC 225 de 25 ampères. Le câblage et l'encombrement sur le tableau électrique restent identiques. Pour limiter les nuisances sonores, la version silencieuse Hager ETC 225S constitue une excellente alternative de remplacement.
Diagnostic : pourquoi le contacteur Hager ET 221 bourdonne-t-il ?
Les signes d'une usure mécanique (vibrations et bruit)
Ce bruit anormal qui surgit à la bascule des heures creuses trahit une fatigue mécanique. À l'intérieur de ce module de 20A ou 25A, un noyau mobile se déplace via un champ magnétique pour fermer le circuit de votre ballon d'eau chaude. Avec les années, les pièces s'encrassent. La bobine perd sa force et le noyau ne plaque plus correctement. Ce léger jeu génère alors des vibrations agaçantes. Le diagnostic tombe : ce bourdonnement continu annonce une panne imminente.
Vérifier l'alimentation de la bobine (Bornes A1/A2)
Avant de jeter le module, confirmez que la commande arrive bien jusqu'au tableau. Le test s'effectue obligatoirement de nuit. Munissez-vous d'un outil de mesure pour vérifier la tension de 230V entre les bornes A1 et A2. Ces deux entrées alimentent la bobine. N'oubliez pas que cette ligne spécifique possède son propre disjoncteur 2A en amont, qu'il faut également contrôler.
Méfiez-vous des multimètres numériques à impédance élevée. Ils affichent parfois une « tension fantôme » autour de 230V même en l'absence de courant réel. Utilisez plutôt une lampe témoin de faible puissance directement sur les bornes A1 et A2 pour valider formellement la présence du signal électrique.
Le problème vient-il du contacteur ou du signal EDF ?
Le dysfonctionnement provient parfois de l'extérieur. Placez le curseur du module sur marche forcée. Si le ballon chauffe mais que le bouton ne revient pas en mode AUTO le lendemain matin, la puissance fonctionne, mais la commande est défaillante. Le signal envoyé par le compteur n'atteint plus votre installation. Vérifiez votre ligne : si le disjoncteur 2A est bien armé, le contact sec du fournisseur d'énergie est sans doute la source du problème.
Quel modèle pour remplacer l'ancien Hager ET 221 ?
Conserver la marque d'origine garantit un alignement parfait avec votre peigne d'alimentation actuel. Les alternatives officielles du fabricant remplacent idéalement votre ancienne référence. Le choix dépend de votre priorité : confort sonore ou longévité.
| Modèle | Ampérage | Fonction principale | Avantage clé |
|---|---|---|---|
| Hager ETC 225 | 25A | Remplacement standard (2NO) | Encombrement identique |
| Hager ETC 225S | 25A | Contacteur silencieux | Supprime les bourdonnements |
| Hager ERC 225 | 25A | Haute durabilité | Certifié 30 000 cycles |
Le remplaçant direct : Hager ETC 225 (25A)
C'est la suite logique pour moderniser votre installation. Le modèle ETC 225 se substitue exactement à l'ancienne génération. Installer un modèle de 25A pour remplacer une version de 20A ne présente aucun danger. Au contraire, cette marge protège mieux votre équipement. L'encombrement reste le même, tout comme la configuration de contact (2NO). Le câblage existant s'adaptera sans aucune modification.

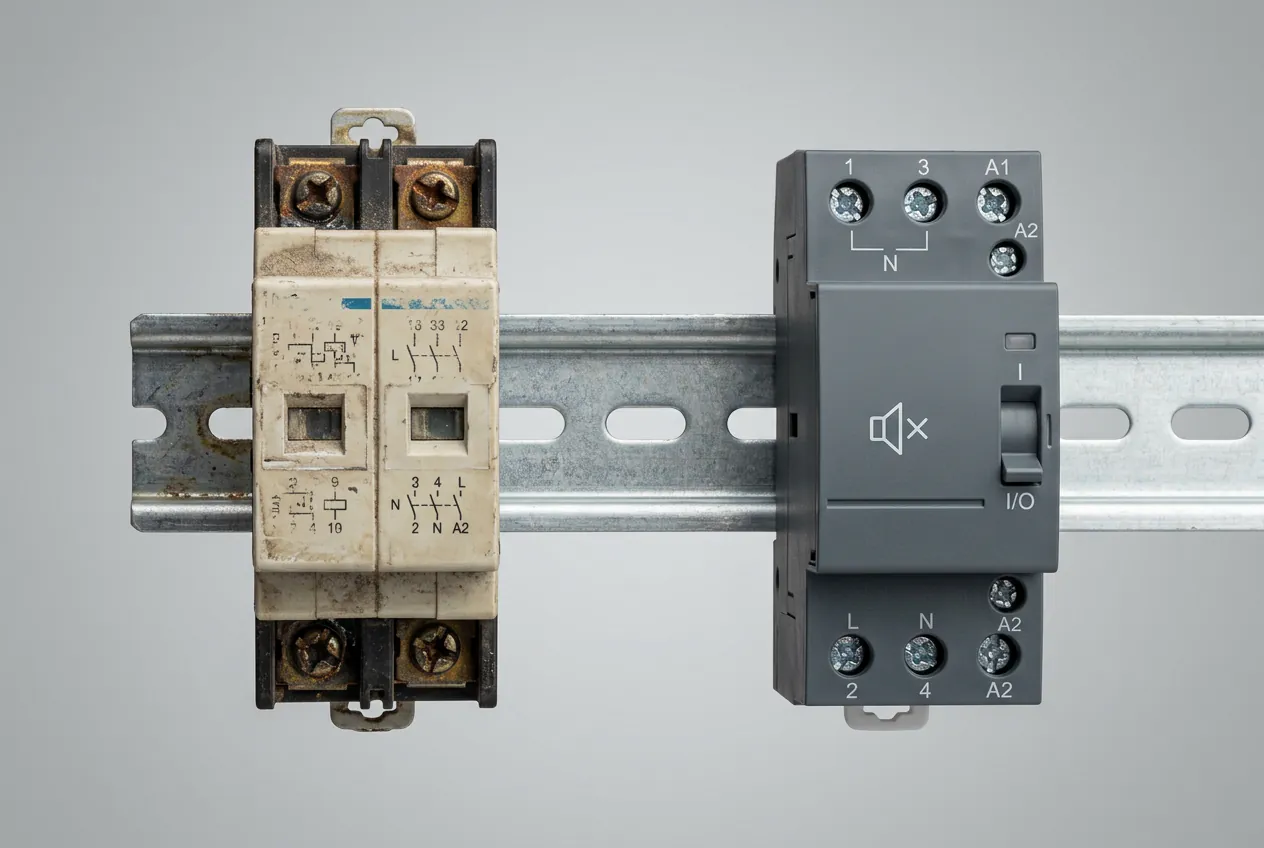

L'option confort : le contacteur silencieux ETC 225S
Si votre tableau électrique se trouve près d'une chambre, le claquement nocturne devient vite insupportable. Il existe une solution radicale : le modèle Hager ETC 225S. Il intègre une technologie d'amortissement interne particulièrement efficace. Cette conception éradique les bruits d'allumage et les vibrations. L'investissement est légèrement supérieur, mais le gain en confort acoustique justifie ce choix.
La version haute durabilité : Hager ERC 225
Certaines installations sont très sollicitées, notamment dans les logements collectifs. Le modèle Hager ERC 225 répond à ce besoin de robustesse. Sa mécanique renforcée supporte jusqu'à 30 000 cycles de manœuvre. La pièce résiste mieux à l'usure du temps. C'est l'assurance d'une longévité maximale pour votre production d'eau chaude.
Peut-on utiliser une autre marque (Legrand, Schneider) ?
Techniquement, un module concurrent remplira la même mission. La prudence s'impose pourtant. Si votre rangée utilise un peigne de pontage rigide, les dents métalliques risquent de ne pas s'aligner avec les bornes d'un produit différent. Le pas et la profondeur des connexions varient d'un fabricant à l'autre. Pour changer de marque, vous devrez probablement retirer le peigne et repasser sur un raccordement filaire.
Guide d'installation sur le tableau électrique
Mise hors tension et vérifications préalables
L'électricité ne pardonne pas. Avant d'ouvrir le coffret, coupez impérativement l'alimentation générale. Abaissez le disjoncteur d'abonné. Ne vous contentez pas de couper uniquement la rangée concernée. Une fois le capot retiré, utilisez un vérificateur d'absence de tension sur les bornes. Testez chaque connexion. Assurez-vous qu'aucun courant ne circule avant d'insérer votre tournevis.

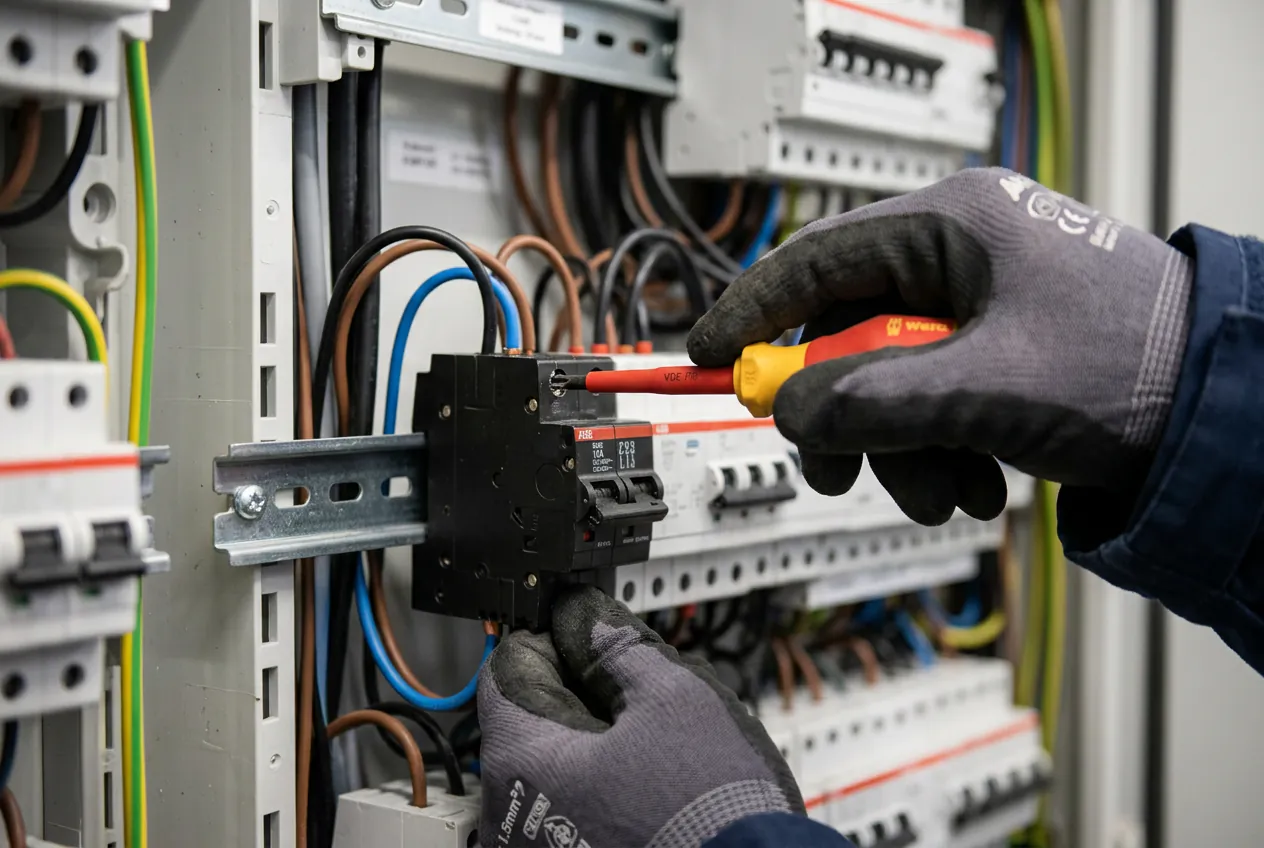

Dépose du contacteur ET 221
Desserrez les vis des câbles de puissance en haut et en bas. Isolez ces fils. Repérez ensuite les deux fils de commande plus fins sur les bornes A1 et A2. Prenez une photo : c'est le meilleur moyen de ne pas les inverser au remontage. Si un peigne est présent, dévissez légèrement les modules voisins pour l'extraire. Enfin, tirez le loquet noir sous le boîtier vers le bas pour déclipser l'appareil du rail DIN.
Pose et câblage du nouveau module
Positionnez le nouveau composant sur le rail et appuyez fermement. Un clic confirme son verrouillage. Si vous aviez un peigne, réinsérez-le dans les mâchoires supérieures. Serrez chaque vis avec soin. Reconnectez vos fils de puissance en respectant votre photo. Terminez par les fils de commande sur la bobine. Remettez le courant. Basculez le curseur sur marche forcée : il doit revenir en mode AUTO lors du prochain passage aux heures creuses.
Conclusion
Vous avez désormais toutes les cartes en main pour rétablir votre production d'eau chaude. L'intervention demande de la méthode et du calme. Soyez simplement rigoureux. Le respect des consignes de sécurité met cette opération à la portée de tout bricoleur soigneux. Une fois la nouvelle pièce en place, le silence reviendra. Profitez-en pour resserrer préventivement les bornes de vos autres disjoncteurs. Allez-vous opter pour le modèle standard ou franchir le pas vers une version silencieuse pour vos prochaines nuits ?
FAQ
Qui prend en charge le remplacement d'un contacteur jour nuit ?
Pour une usure naturelle, le remplacement incombe au propriétaire. L'intervention fait partie du maintien en l'état de l'installation. Si la panne résulte d'une mauvaise manipulation du locataire, la situation change et les frais peuvent lui être imputés.
Quels tests confirment la panne du contacteur jour nuit ?
Observez le curseur mécanique en façade : c'est le test le plus fiable. Si vous n'avez de l'eau chaude qu'en marche manuelle et que le bouton refuse de redescendre en automatique, le système est défaillant. La bobine interne a peut-être grillé ou le signal extérieur n'arrive plus.
Quelle est la durée de vie moyenne de ce module ?
Un boîtier de qualité fonctionne généralement bien pendant une dizaine d'années. Sa longévité dépend de la stabilité de votre réseau et de l'humidité ambiante. La fatigue des ressorts finit souvent par provoquer des vibrations avant la panne totale.
