Vous patientez devant le portail, télécommande à la main. Rien ne bouge. Les vantaux restent désespérément bloqués et l'heure tourne. Avant d'appeler en urgence un dépanneur qui vous facturera un bras, respirez un grand coup. La carte de commande de ce portail battant obéit à une logique implacable. Avec la bonne méthode, nous allons identifier l'origine de cette anomalie en quelques minutes chrono.
Une panne sur la carte de commande CAME ZA3 provient généralement d'un fusible grillé, d'un défaut des photocellules ou d'un problème de condensateur. Pour diagnostiquer la défaillance, coupez toujours l'alimentation 230V, testez les trois fusibles au multimètre et observez le voyant LED vert de signalisation.

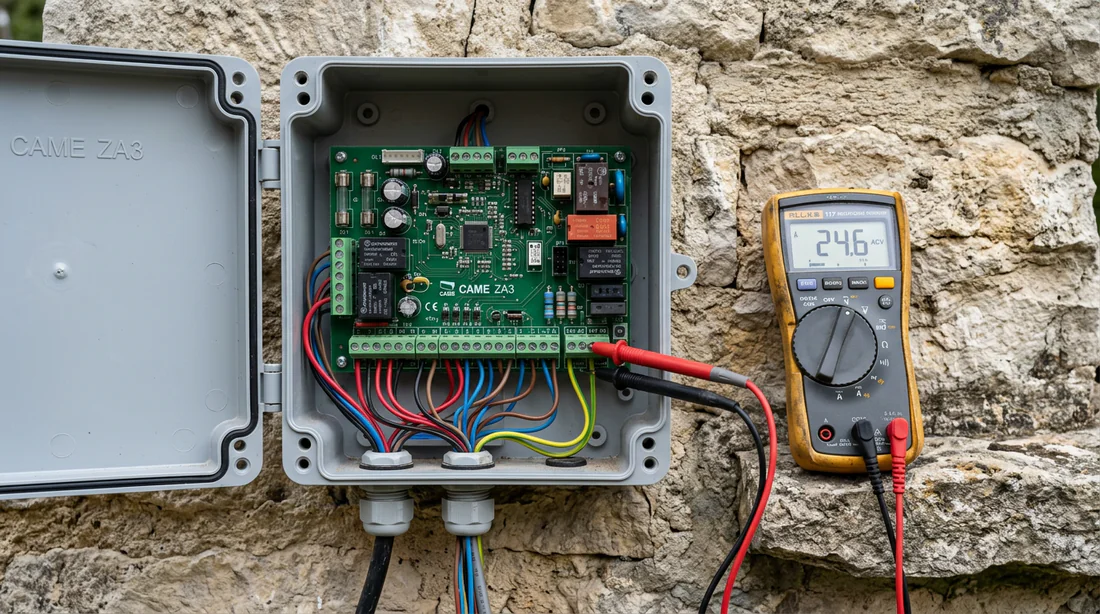

Les règles de sécurité avant de manipuler la carte ZA3
Intervenir sur un automatisme de portail signifie mettre les mains près d'une tension mortelle de 230V. La prudence n'a rien d'optionnel ici. Avant même de dévisser le capot du boîtier, je vous demande d'appliquer trois règles d'or à la lettre.
Commencez par couper l'alimentation au tableau électrique. Abaissez le disjoncteur dédié à la motorisation. Ensuite, vérifiez l'absence de tension. Utilisez votre multimètre sur le bornier principal pour confirmer l'arrêt total du courant. Enfin, prenez le réflexe de photographier le câblage sous tous les angles avant de débrancher le moindre fil. Je vous garantis que cette simple précaution vous sauvera d'une erreur de remontage fatale.
Si la carte reste muette et que d'autres appareils de la maison font des siennes, le souci vient d'ailleurs. Allez jeter un œil à notre guide pour comprendre pourquoi n'y a-t-il plus d'électricité dans une partie de la maison avant de bidouiller le portail.
Comprendre le voyant LED de la carte CAME ZA3
Le fabricant a eu l'excellente idée d'intégrer un outil de diagnostic visuel redoutable directement sur le circuit imprimé. La LED verte de signalisation vous parle. Faut-il encore la comprendre.
Quand cette petite diode reste totalement éteinte, le diagnostic tombe de suite. La carte n'a plus de courant. Cherchez du côté du disjoncteur général, traquez un câble sectionné ou incriminez le fusible de ligne. Si la LED clignote lentement, tout va bien. La carte attend sagement vos ordres. En revanche, un voyant vert qui clignote frénétiquement annonce le déclenchement d'une sécurité. Le système bloque délibérément le mouvement du portail suite à la détection d'un obstacle ou d'un défaut matériel sur les accessoires.
Inutile de paniquer face à une diode qui s'affole. Le tableau de diagnostic un peu plus bas vous dictera la marche à suivre exacte.
Les 4 pannes fréquentes sur la CAME ZA3 et leurs solutions
Sur cette motorisation, la quasi-totalité des caprices vient de quatre éléments bien précis. Voyons ensemble comment les débusquer et les réparer sans trembler.
Les fusibles grillés sur la carte
Plusieurs fusibles en verre encadrent la carte ZA3. Ils fondent à la moindre surintensité pour sauver la vie des composants vitaux. Oubliez immédiatement le contrôle visuel à l'ancienne. C'est le meilleur moyen de passer à côté d'un filament micro-fissuré.

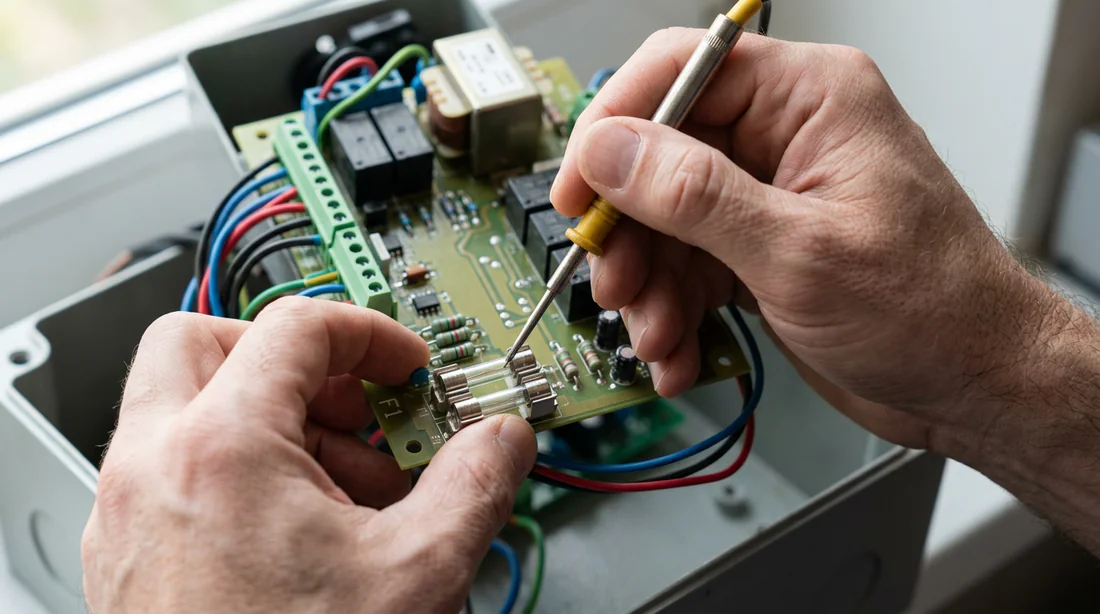

Prenez plutôt votre multimètre. Réglez-le sur le mode « test de continuité », celui qui émet un bip sonore. Sortez chaque fusible de son logement et passez-les au peigne fin. Le fusible de ligne de 5A gère l'alimentation générale en 230V. Le fusible de 3.15A encaisse la charge de la carte et des moteurs. Enfin, le petit fusible de 1A prend soin des accessoires branchés en 24V, particulièrement sur les bornes 10 et 11 du bornier.
Si l'écran affiche « 1 » ou « OL » dans un silence de mort, votre fusible a rendu l'âme.
Le défaut des photocellules et des sécurités
J'appelle ça la panne classique. Vous pressez le bouton de la télécommande TOP, le portail s'ouvre avec élégance, puis refuse tout net de se refermer. Ne cherchez pas bien loin. Le coupable porte très souvent le nom de cellule de détection, à l'image des fameuses photocellules DIR 10.
Pour en avoir le cœur net, nous allons berner la carte mère l'espace d'un instant avec un pont électrique temporaire.

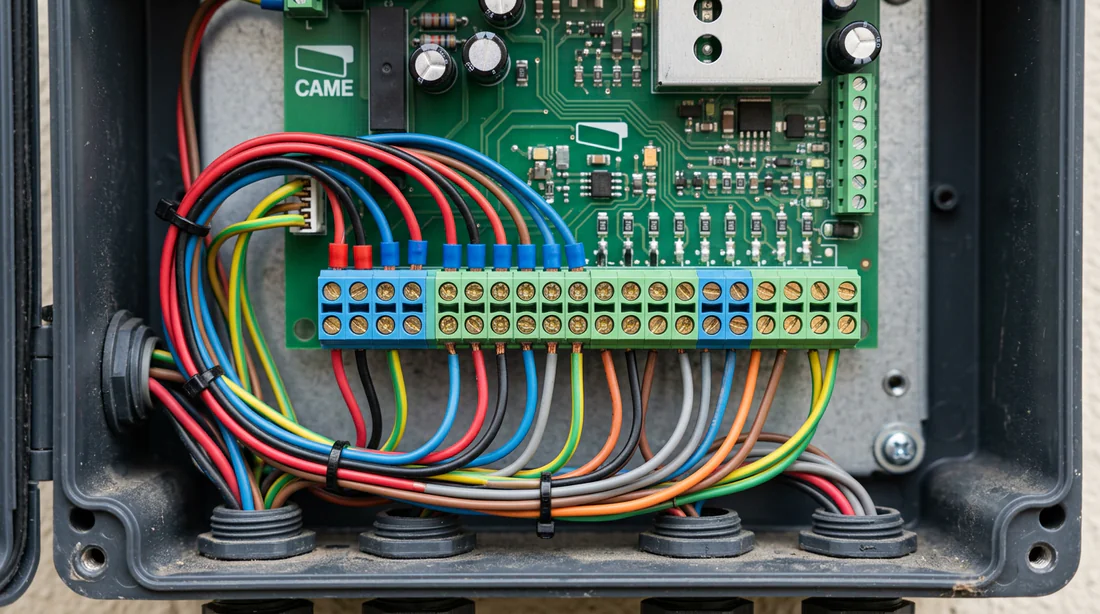

Coupez le courant. Prenez un petit bout de fil électrique. Desserrez les vis du bornier pour shunter 2-C1, ce qui revient à relier la borne 2 à la borne C1. Remettez le jus et lancez un test. Si le portail se referme normalement, le verdict tombe. Vos photocellules se retrouvent encrassées, désaxées ou bonnes pour la poubelle. Pensez absolument à retirer ce shunt juste après l'essai afin de rétablir la sécurité de l'installation.
La défaillance des condensateurs de démarrage
Imaginez la scène. Vous donnez l'ordre d'ouverture. Un discret « clic » résonne sur la carte, très vite suivi d'un grognement sourd du côté du moteur. Pourtant, les vantaux refusent de bouger d'un millimètre.
Ici, la carte ZA3 fait son boulot et crache le courant. Le vrai fautif se cache dans le bloc moteur. C'est le condensateur de démarrage. Avec le temps, cette pièce perd son énergie et ne parvient plus à donner la fameuse impulsion électrique du départ. Oubliez la réparation miracle. Il faut acheter un condensateur neuf respectant scrupuleusement les mêmes caractéristiques, souvent exprimées en microfarads (µF), pour le remplacer.
Si vous gérez plusieurs systèmes motorisés et que la gestion des butées vous pose problème après un tel changement, lisez notre tutoriel sur le réglage fin de course moteur FAAC 391.
Les relais de commande endommagés
Ces petits blocs noirs ou transparents solidement soudés sur la carte s'appellent des relais. Ils agissent comme des interrupteurs mécaniques commandés électriquement. Chaque cycle d'ouverture et de fermeture du portail attaque lentement ces composants.
L'humidité, une colonie de fourmis ravageuses ou la traditionnelle limace suicidaire provoquent des dégâts colossaux dans ces boîtiers extérieurs. Un court-circuit arrive vite. Inspectez minutieusement la base de ces pièces. Une trace de brûlure ou un plastique fondu signale un relais resté collé. Changer un tel composant demande une vraie maîtrise de la microsoudure, alors ne vous lancez pas à l'aveugle.
Tableau de diagnostic d'expert : symptômes et actions
Ce guide terrain relie instantanément les caprices de votre portail à la manipulation qui sauve la mise.
| Symptôme observé sur le terrain | Cause probable de la panne | Action corrective immédiate |
|---|---|---|
| Le portail ne réagit plus, LED éteinte | Alimentation coupée ou fusible 5A grillé | Contrôler le tableau électrique, tester le fusible de ligne au multimètre. |
| Le portail s'ouvre mais ne se ferme plus | Photocellules en défaut ou obstruées | Nettoyer les verres, shunter 2-C1 pour isoler le problème. |
| Le moteur fait un bruit sourd sans tourner | Condensateur de démarrage HS | Remplacer le condensateur défectueux dans le bras du moteur concerné. |
| Voyant vert clignote rapidement en continu | Sécurité activée (Stop partiel ou réouverture) | Vérifier le pont entre les bornes 1 et 2, tester l'alignement des cellules. |
| Le portail ne détecte plus les télécommandes | Carte radio enfichable AF mal connectée | Couper le courant, retirer et réinsérer fermement la carte radio. |
Quand faut-il remplacer définitivement votre carte ZA3 ?
On reconnaît la CAME ZA3 à sa robustesse franchement impressionnante. Elle propulse d'ailleurs très souvent les increvables moteurs CAME Fast ou Krono. En règle générale, la bête tient facilement 10 à 15 ans, surtout dans un boîtier d'une étanchéité clinique.
Je dois pourtant vous mettre en garde contre l'acharnement thérapeutique. Inutile de s'obstiner. Passez à l'achat d'une carte neuve face à certains drames électriques. Un impact de foudre direct fait fondre et éclater les pistes de cuivre au dos du circuit imprimé. Une colonie d'insectes génère parfois une telle oxydation que le nettoyage devient mission impossible. Enfin, si les relais de commande finissent calcinés et que vous détestez l'art délicat de la soudure électronique, jetez l'éponge.
Vidéo d'illustration recommandée pour un dépannage pas à pas :
FAQ
Pourquoi le voyant vert de ma carte ZA3 clignote très vite ?
Ce stroboscope improvisé indique le déclenchement immédiat d'une sécurité. Le portail se met en grève. Inspectez vos photocellules, dégagez la zone pour libérer le faisceau et vérifiez vos ponts de sécurité sur le bornier principal.
Comment tester les fusibles d'un portail CAME ?
Extrayez les fusibles de la carte. Réglez le multimètre sur le test de continuité avec l'icône sonore. Pointez les deux extrémités métalliques du cylindre en verre. Un bip net confirme la bonne santé du fusible.
Comment shunter les photocellules sur une carte ZA3 pour tester ?
Abaissez d'abord le disjoncteur. Sur le bornier de la carte, créez un pont entre la borne 2 et la borne C1 avec un bout de fil électrique. Remettez le courant. Si le système repart sans accroc, vos cellules causent le blocage initial.
Où se trouve le fusible des accessoires sur la ZA3 ?
Ce composant de 1 Ampère trône généralement au centre du circuit, juste à côté de l'alimentation dédiée aux bornes 10 et 11. Son rôle consiste à protéger les récepteurs radio et les fameuses photocellules.
Avez-vous réussi à identifier l'origine de votre panne avec cette méthode ? Si votre portail reste obstinément figé malgré ces vérifications, détaillez-nous les symptômes précis dans la section commentaires. Nous regarderons le problème ensemble.
